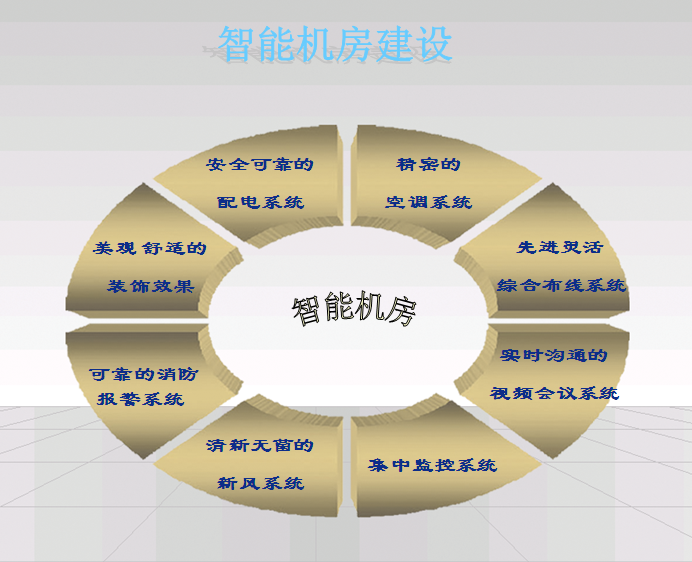

一、 機房建設系統組成

◆ 機房裝飾裝修工程智能機房建設◆ 供配電系統工程

◆ 接地及防雷系統

◆ 空調及新風系統工程

◆ 機房安防系統（門禁及電視監控）

◆ 消防報警及氣體滅火系統

◆ 綜合布線系統

◆ 動力環境監控

◆ 機柜及KVM系統

二、 設計依據

《電子計算機機房設計規范》（GB50174-2008）

《電子計算機機房施工及驗收規范》（GB50462-2008）

《低壓配電裝置及線路設計規范》（GBJ54-83）

《建筑內部裝修設計防火規范》（GB50222-95）

《計算機機房用活動地板技術條件》（GB6650-86）

《建筑物防雷設計規范GB50057-1994》

《防雷及接地安裝工藝標準GB50116-98》

《火災自動報警系統設計規范》

《低壓配電設計規范》

三、 設計指標

溫度：主機房溫度22℃～24℃，變化率：＜2℃/h；不間斷電源系統電池間溫度15℃～25℃.

濕度：主機房濕度40%～55%、濕度變化率：10℃/h；

潔凈度：主機房在靜態條件下，粒度≥0.5μm，個數<18000/升。

靜電：＜1KV。靜電地板離地面高30cm，以保證空調在地板下的送風要求。

照度：機房≥500Lx；輔助房間≥300Lx；應急照明≥50Lx。

機房樓板承重限度為250kg/M2，可視設備重量及需要情況決定是否采取散力支撐措施。

接地電阻：采用單點接地， R≤1Ω，零地電位差≤1V。

凈空高度：機房室內凈高度不低于2600mm，地面至靜電地板距離不低于20cm。

機房內部設備布置具有足夠的服務空間并有擴充性。

噪音：65db。（主機操作人員工作位置的計算機停機測試指標）

四、 技術方案

1.機房裝飾

機房建設后應達到視野寬闊、層次豐富、具有現代氣息、能適應未來發展的目的。根據設計規范，室內裝修采用非燃燒材料（燃燒性能A級）或難燃材料（燃燒性能B級），選用氣密性好、不起塵易清潔、不霉變，并在一定溫度、濕度作用下變形小的材料，材料的耐火性能符合GBJ45中級標準。

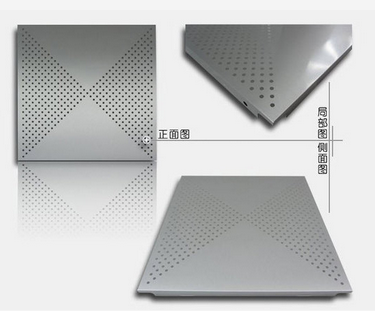

吊頂

采用600*600*0.8mm金屬微孔吊頂板，內部防塵處理，金屬板整體效果簡潔大方，不起塵，防火性能好，裝修效果好，吊頂龍骨堅固持久，抗腐蝕不變形，是機房吊頂材料之一，為保證吊頂上部潔凈無塵，需在結構真頂下面、微孔吊頂上方墻側面涂刷防塵漆。

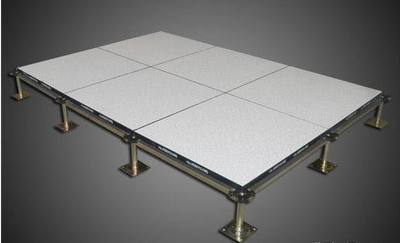

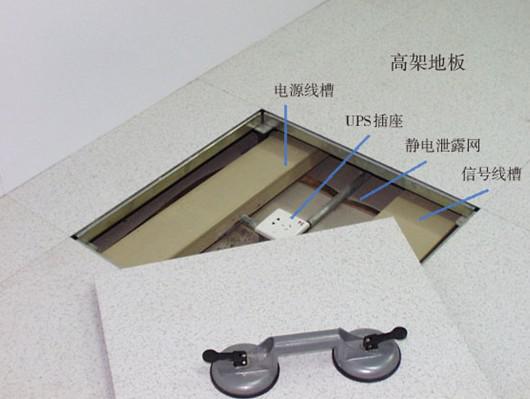

地板

活動地板選型符合GB6650—86《計算機機房活動地板技術條件》的要求，性能達到A級標準，承載能力強，地板集中荷載達到12000N/M2以上，分散均布荷載達到33000N，表面系統電阻在1×104～1×109Ω，產品達到綠色環保認證。

墻、柱面

機房墻面及柱面包飾材料選用一次成型鋼制墻板，鋼板厚度0.6mm，石膏板厚度:12mm；墻面基層龍骨采用30mm×30mm×1.2mm方鋼焊接，墻面保溫采用30mm厚橡塑保溫棉，鋼制踢腳線高100mm。

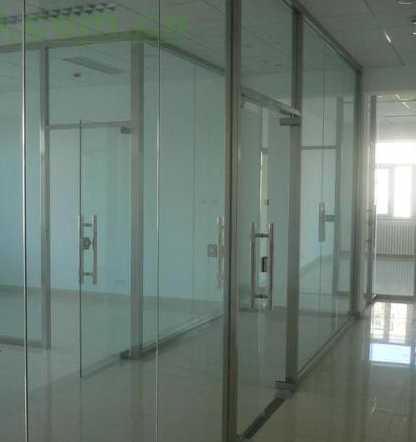

隔斷

房間隔斷選用鋼化玻璃隔斷。鋼化玻璃厚度12mm；耐火性能：C類，耐火等級I級（≧120min）；承受壓強≧1200Pa。

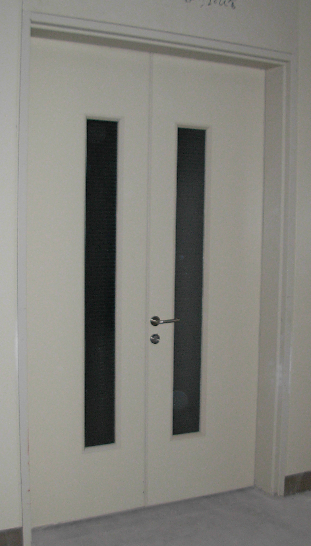

門窗

機房門選用鋼制防火門；所有門均安裝閉門器；各主入口共安裝門禁系統，采用進門刷卡，出門按鈕方式。

色彩設計

機房的色彩不僅是為環境的美化，也是改善環境氣氛滿足工作人員的生理和心理平衡的需要。機房色彩淡雅，因頂板，地板，墻面均為明亮、寧靜的色彩，為避免形式單一，結合機房平面結構，設計富有層次、線條感強的類似色彩的天棚，使頂和墻面輪廓清晰,線條流暢。輔以1.0mm厚不銹鋼踢腳線作為點綴以增加室內的立體感。

不僅如此，人們對色彩的感覺在很大程度上與照度有關，房間頂面采用嵌入式格柵燈盤照明，配合合理的色彩，給工作人員創造清新、悅目的工作環境，保證工作人員身心健康。

2.動力配電系統

1、機房內用電設備供電電源均為三相五線制及單相三線制。

2、機房配電系統所用線纜均為阻燃聚氯乙烯絕緣導線，敷設橋架及金屬軟管。

3、機房建設設備供電選用A級標準，其中設備供電應按照總用電量的1.5倍進行預留。

3.機房照明及應急照明系統

機房照明

a.照度:

主機房：照度500lx。

輔助區：主機房500lx，其它區域300lx。

應急照明

主機房和輔助區設置應急照明，應急照明的照度值為正常照明的20%；主機房通道疏散照明的照度值為15lx,其他區域通道疏散照明的照度值為5lx。

4.防雷接地和靜電接地

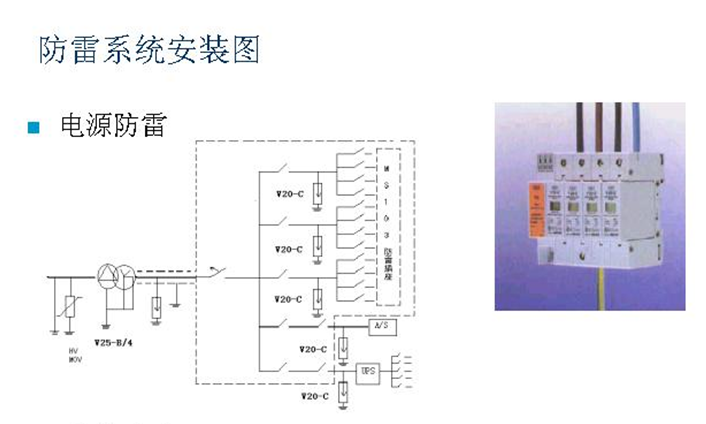

電源防雷器

為防止感應雷、側擊雷沿電源線進入機房損壞機房內的重要設備，安裝一級防雷器，安裝在機房總配電柜的進線端，分別對相線、零線進行防雷保護。（大樓基建）第二、三級防雷器，安裝在機房智能精密配電柜輸入端安裝，在UPS輸入端安裝三級防雷器。

機房接地

（1）、設備的保護接地

機房內設備的安全及其供電設備正常不帶電的金屬部分以及電纜的金屬護套均應做保護接地，機架的保護接地應從接地匯集線上引入。

（2）、電源的接地

接地線的長度越短接地效果越好，其長度不宜超過30m。

交流保護接地線應從接地匯集線上專引，不得采用中性線作為交流保護接地線。

（3）、等電位連接

對金屬材料的天棚、地板、墻面及其他金屬材料，采用導線與頂棚、墻、地、窗戶、設備等相連接，構成等電位六面體，達到初級屏蔽效應。

5.不間斷UPS電源和電池組系統

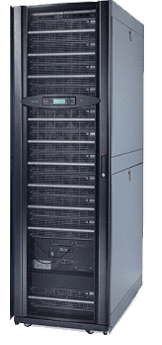

根據設備測算以及未來發展的要求，我們推出的新型模塊化UPS電源系統。

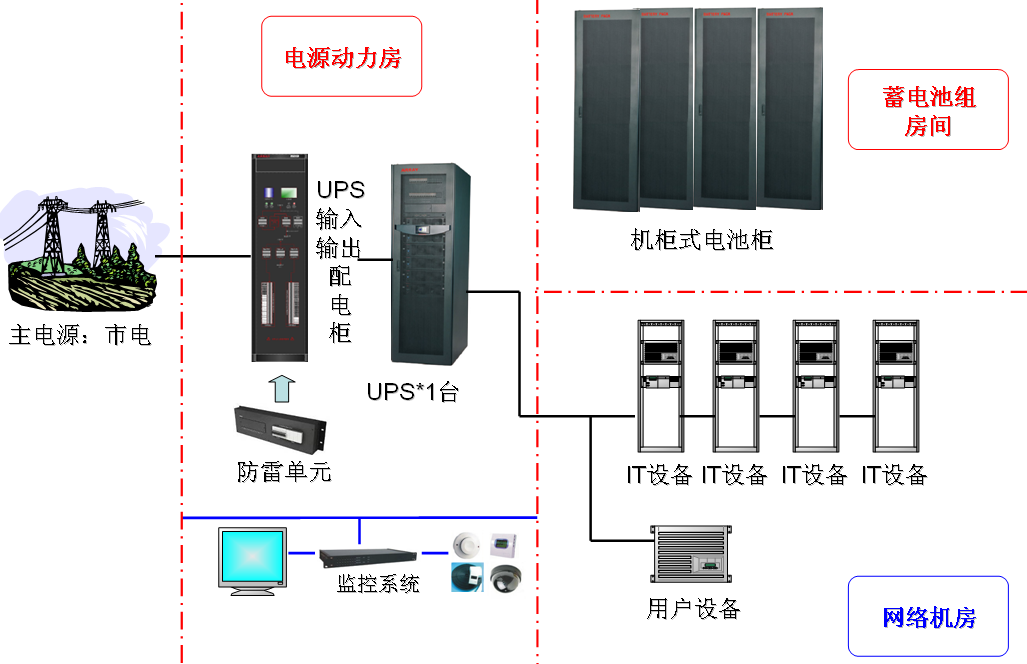

設備拓?fù)鋱D（示意圖）

6.機房精密空調及新風系統

機房精密空調系統

空調系統是保證機房溫濕度,控制含塵量的關鍵,而空調機是空調系統的心臟,機房采用恒溫恒濕機房空調,則可保證機房的溫、濕度達到規范的要求，使設備處于恒溫恒濕的環境中，保證設備的正常工作和壽命。

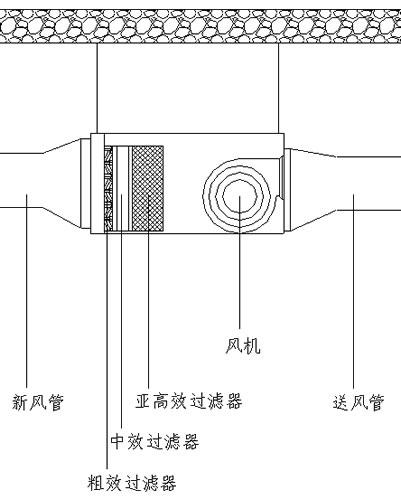

3.7.2. 新風、排煙系統

由于機房環境相對比較封閉，空氣流通性不好，為保證工作人員的健康，必須采用新風系統，同時送入機房的新風必須行進凈化處理，以保證機房的含塵量達標，以消除室內由于新風不足造成的二氧化碳超標、缺氧現象，而且大大提高室內空氣的潔凈程度，抵御室外未經過濾的含塵空氣侵入，對于提高工作效率、維護設備、免受感染具有明顯作用。

機房內的新風系統是必不可少的。清新的新風提高機房的潔凈度，使機房保證正壓，并提供新鮮空氣。

7.火災自動報警系統及氣體滅火系統

對于機房消防的要求，在結合考慮我國關于電子計算機機房的消防規范要求之后，我們作出如下設計方案：機房所在樓層火災自動報警系統與機房內部的氣體滅火系統相結合的解決方案。

火災自動報警系統

機房中的火災自動報警及聯動部分，具體內容為：在各防護區內的吊頂下和地板下分兩層設置感煙、感溫探測器，在防護區房間內設置聲光報警器，在防護區對外出口處設置緊急啟停按鈕和放氣指示燈。

設計依據

1、《氣體滅火系統設計規范》（GB50370-2005）

2、《火災自動報警系統設計規范》（GB50116-1998）

3、《氣體滅火系統施工及驗收規范》（GB50263-2007）

4、《火災自動報警系統施工及驗收規范》（GB50166-2007）

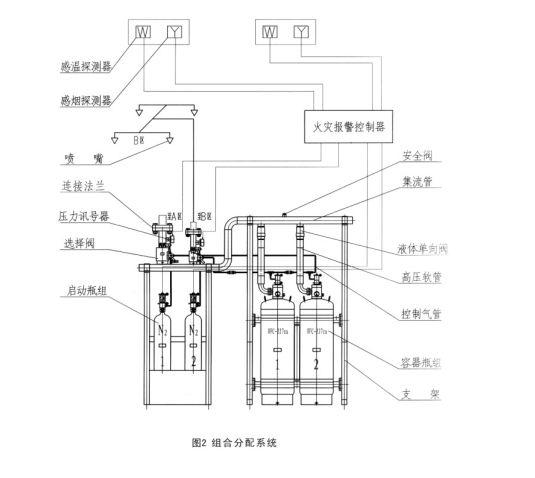

機房設計七氟丙烷氣體滅火。報警部分設計為機房所在樓層火災自動報警系統與機房空調室內部的氣體滅火系統相結合的解決方案。

8.機房結構化布線系統

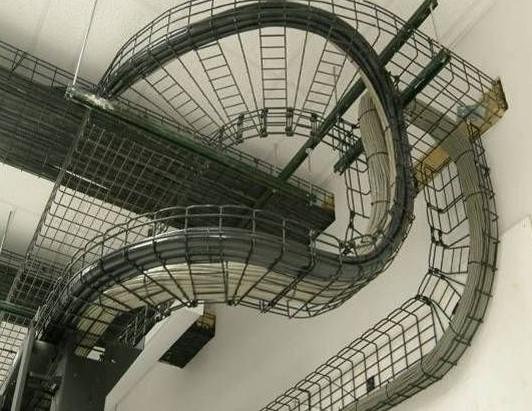

數據中心機房綜合布線包括：市電配電柜、UPS輸出配電柜、各設備之間的弱電橋架、強電橋架、設備強電電纜及敷設，辦公室信息點安裝。采用基于創新、、安全、靈活、潔凈等理念設計的網格式橋架。

9.動力環境監控系統

機房監控內容包括：市電、開關、UPS、空調、溫濕度、水浸、門禁、防盜報警、視頻、消防報警等。監控中心能焦距實現對各機房相關設備的參數和狀態進行遙測、遙信、遙調和遙控管理，提高機房設備運行的安全性與穩定性，確保機房安全穩定運行。

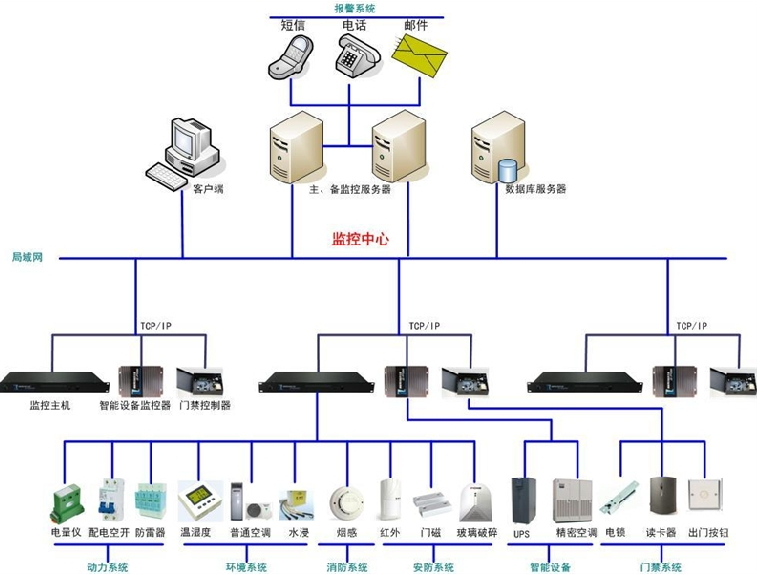

機房動力/環境/圖像一體化監控系統示意圖

10.機柜和KVM系統

服務器機柜

機柜整體采用十六折型材模組化框架結構，承重1000KG以上。機柜的前后門板及左右側門板均為可拆卸外掛式結構，前門選用網孔形式。

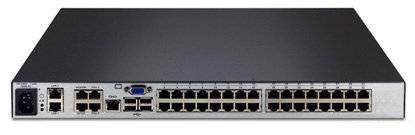

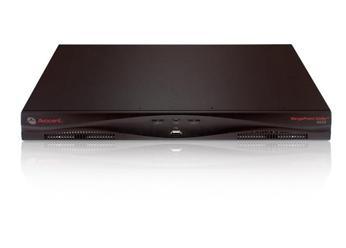

KVM

的結合為IT管理員提供了用于訪問和控制服務器、網絡設備及其他數據中心和分支辦公室設備的完整遠程管理解決方案。
